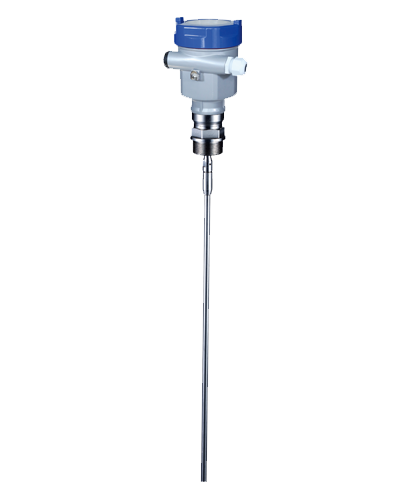

GDGW51
特 征： 抗凝结，抗蒸汽。
应 用： 适用于带挥发性物质或蒸汽的环境下的液体测量（如：焦化行业）；适应过程条件复杂的环境。
最大量程： 30m
测量精度： ±3mm
过程连接： G1½A/ 1½NPT
探测组件材料： 不锈钢316L /PTFE
钢缆/棒直径： Φ4mm、Φ6mm/Φ10mm
过程温度： （-40～150）℃
过程压力： （-0.1～4.0）MPa
信号输出： （4～20）mA/HART
电 源： 两线制/四线制
详细介绍：
GDGW51
许可证
P 标准型（非防爆）
I 本安型（Ex ia ⅡC T1～T6 Ga）
G 本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）
探测组件型式/材料
A 缆式/不锈钢316L/PTFE
B 棒式/不锈钢316L/PTFE
C 加长PP/缆式/不锈钢316L
D 加长PP/棒式/不锈钢316L
E 加长PTFE/缆式/不锈钢316L
F 加长PTFE/棒式/不锈钢316L
X 特殊定制
过程连接
GP 螺纹 G1½
NP 螺纹 1½NPT
YP 特殊制定
密封/过程温度
A Viton/（-30～150）℃
B Kalrez（-40～150）℃
电子组件
B （4～20）mA/HART两线制（单腔）
C （4～20）mA/（22.8～26.4）V DC /HART四线制（两腔）
D （198～242）V AC/HART四线制（两腔）
E （4～20）mA/（22.8～26.4）V DC /HART两线制（两腔）
外壳/防护等级
B 塑料PBT/IP66
A 铝ADC12/IP67
G 不锈钢316L/IP67
D 铝两腔ADC12/IP67
H 不锈钢两腔316L/IP67
※见注1
电缆进线
M M20x1.5
N ½NPT
现场显示/编程
A 带
X 不带
缆（棒）长
5位数字（单位:mm）
注：
1. 本安型仪表（Ex ia ⅡC T1～T6 Ga）仅限用“B”电子组件；“A、G 、D、H”型外壳。
2. 本安+隔爆型仪表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）仅限用“C、D、E”电子组件；“D、H”型外壳。
3. 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15。
警告：
1.本安+隔爆型仪表，隔爆腔严禁带电开盖；
2.产品外壳的非金属部件潜在静电电荷，防止摩擦与冲击引起的点燃危险；安装及使用时严禁与液体介质接触；清洁时请用湿布擦试。
3.外壳含铝ADC12或塑料PBT时，防止冲击或摩擦引起点燃危险。
4.检修时，产品外壳及天线的非金属部件应避免摩擦或撞击引起点燃危险。
